液体、ガス、蒸気の圧力は、食品加工、化学、製薬業界など、さまざまな業界で頻繁に測定されています。ダイヤフラム圧力計。しかし、それらはどのように機能するのでしょうか?

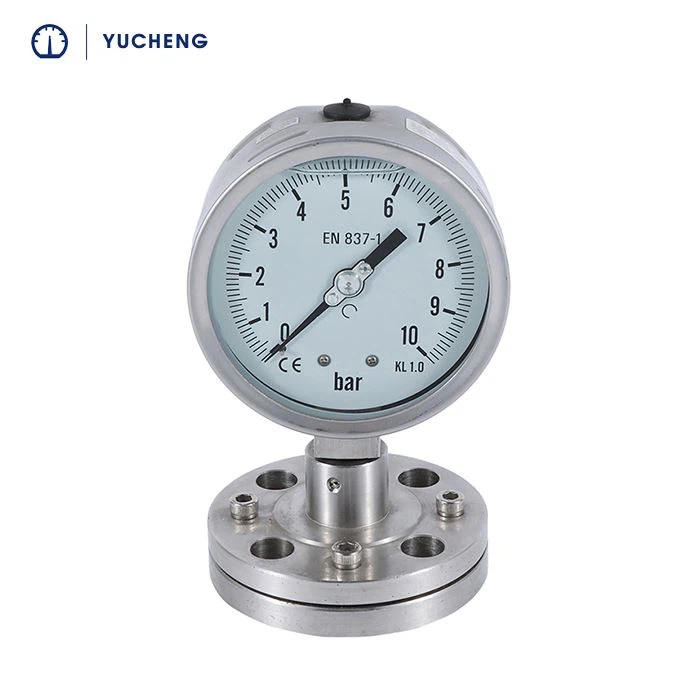

まず、ダイヤフラム圧力計の基本的な構造を調べてみましょう。ダイアフラムは、円形の金属ケースに収められたダイヤフラム、積み重ねられた一連の金属板、およびケースの端にある目盛りに沿って動く指針で構成されています。通常、ダイヤフラムは薄い金属板 (多くの場合は青銅) で構成され、柔軟性と偏向能力を持たせるために両面に波形が付いています。
ここで、ゲージが吸気口を介して加圧媒体にリンクされると、ダイヤフラムにかかる圧力によってダイヤフラムがたわみます。加えられた圧力によって、たわみの度合いが決まります。取り付けられた金属板は、ダイヤフラムが動くと、そのたわみによって押されたり引っ張られたりします。ゲージの指針は、プレートの動きに応じて目盛りに沿って動き、測定されている圧力を示します。
差動機構は、一部のダイヤフラム圧力計が備えているもう 1 つの機能です。この装置では 2 つのダイヤフラムが使用され、そのうちの 1 つは測定する圧力にさらされ、もう 1 つは基準圧力に接続されます。ゲージは 2 つのダイヤフラム間のたわみの差を表示します。この種のダイヤフラム ゲージは、流量測定でよく使用されます。
ダイヤフラム圧力ゲージの精度を保証するには、定期的な校正が必要であることを覚えておくことが重要です。ゲージを校正するプロセスには、ゲージの測定値を公認の圧力標準と比較し、必要な調整を行うことが含まれます。
結論は、薄い金属板に圧力を加えることで金属板が曲がる仕組みが、ダイヤフラム圧力計の仕組みです。このたわみの結果として指針が動き、測定された圧力を表示します。シンプルな設計にもかかわらず、これらのゲージの精度は、さまざまな分野で効果的かつ安全な操作を保証するために不可欠です。
